- Especializado para la impresión 3D de aviones RC
- Baja densidad y peso ligero
- Resistente y con buena resistencia al impacto
- Acabado mate para una coloración fácil
- Viene con carrete básico reutilizable
- Diámetro: 1,75 mm +/- 0,03 mm
Bambu PLA Aero logra una baja densidad y un peso ligero al espumarse a altas temperaturas durante la impresión y crear pequeños orificios en el interior de las impresiones. Es la opción perfecta para impresiones ligeras y que ahorran energía, incluidos vehículos aéreos no tripulados (UAV), modelos aerodinámicos y planeadores.
Los materiales PLA espumosos (PLA Aero) tienen requisitos elevados en cuanto al secado del material y la configuración de parámetros.

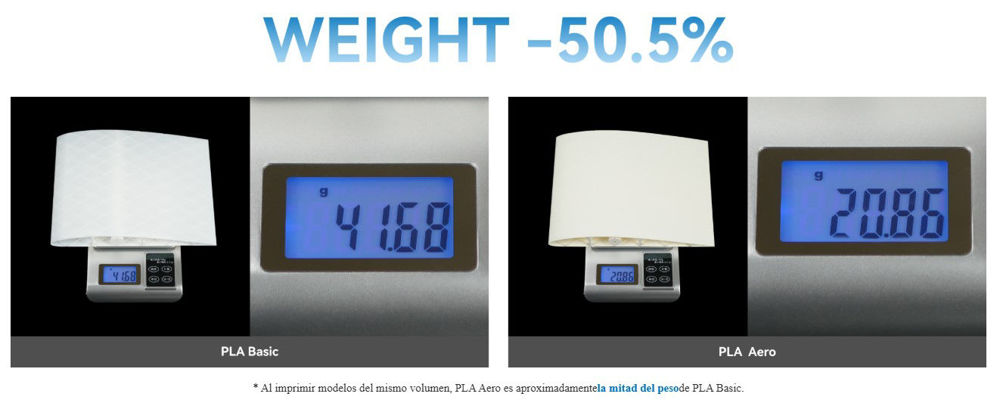

Baja densidad y peso ligero
Bambu PLA Aero tiene casi la misma densidad de filamento que el PLA normal, mientras que la densidad de impresión es solo del 50% al 80%.

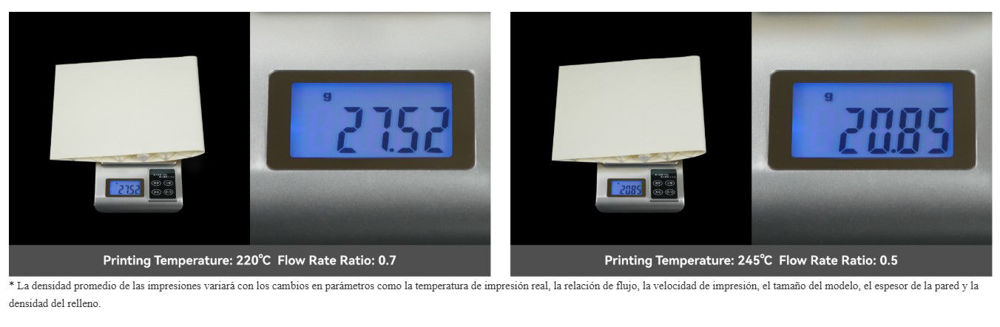

Densidad de modelo controlable
Consiga una menor densidad de las impresiones aumentando la temperatura de impresión y reduciendo el caudal.

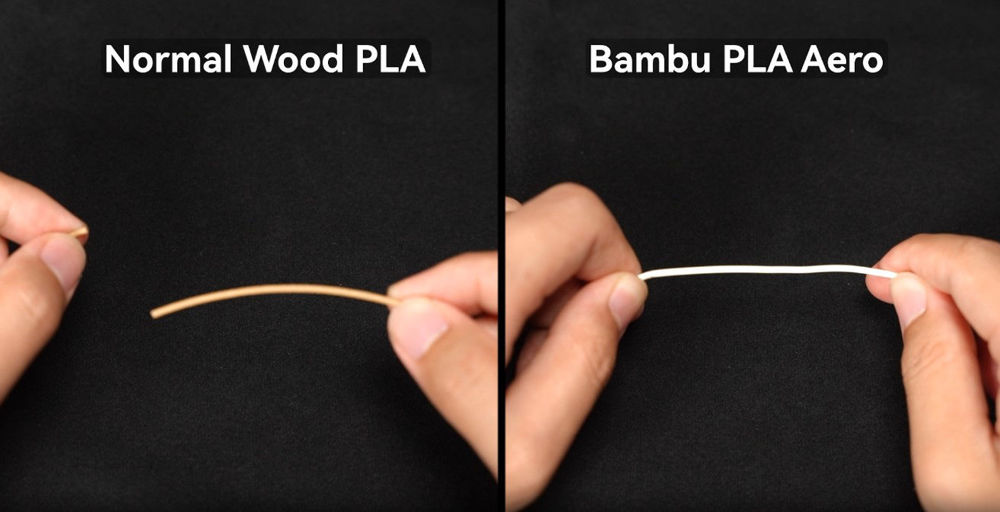

Resistente y con buena resistencia al impacto
En comparación con el PLA de madera preespumado, el Bambú PLA Aero y sus impresiones son más resistentes y resistentes a impactos, colisiones y caídas.

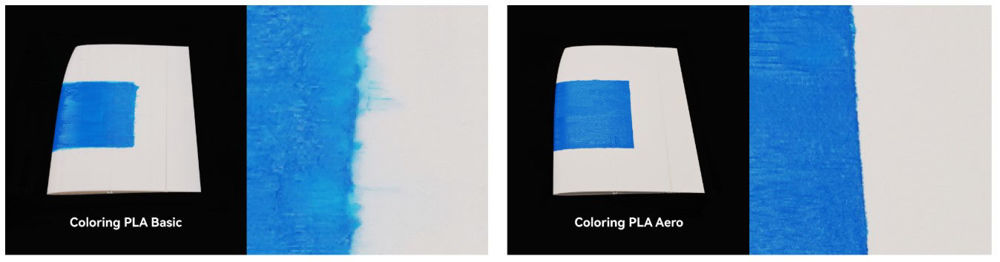

Acabado mate par
a una coloración fácil
Bambu PLA Aero proporciona una textura de superficie mate fácil de colorear con mejores resultados de teñido en comparación con PLA Basic.

RFID para impresión inteligente
Todos los parámetros de impresión están integrados en RFID, que se pueden leer a través de nuestro AMS (Sistema Automático de Material).
¡Cargue e imprima! Se acabaron los tediosos pasos de configuración.
Configuraciones de impresión recomendadas |
Ajustes de secado (horno de secado por chorro de aire) |
55 °C, 8 horas |
Impresión y conservación de la humedad del envase |
< 20 % HR (sellado, con desecante) |
Temperatura de la boquilla |
220 - 260 °C |
Temperatura de la cama (con pegamento) |
35 - 45 °C |
Velocidad de impresión |
< 180 mm/s |
Propiedades físicas |
|
Densidad |
1,21 g/cm³ |
Temperatura de ablandamiento Vicat |
54 °C |
Temperatura de deflexión térmica |
53 °C |
Temperatura de fusión |
153 °C |
Índice de fusión |
7,7 ± 0,6 g/10 min |
Propiedades mecánicas |
|
Resistencia a la tracción |
24 ± 2 MPa |
Tasa de elongación de rotura |
2,6 ± 0,7 % |
Módulo de flexión |
1690 ± 120 MPa |
Resistencia a la flexión |
45 ± 4 MPa |
Resistencia al impacto |
28,8 ± 1,3 kJ/m² |
